经过数年对绘制地图的摸索,我尝试过手绘,鼠绘,等多种绘图方式。也使用过政区图、分层设色图、地形图、气候图、城市图等各色各样的地图风格,也算是对绘制架空地图有了一点点理解。有吧友让我帮忙做个教程,那我就用现有浅薄的知识,用相对友好的方式做一个地图教程吧。
注:本教程针对于先前未设计世界观具体地形的架空爱好者,或是对细节地形要求不高的朋友,我决定利用VPPlanetGenerator软件和Photoshop来演示两种地图的制作方法和思路。
1、一张地图需要什么
之前和朋友创建过一个地图爱好者群,入群问题为:地图三要素有哪几样。回答众说纷纭。但其实这个答案很容易百度到。说的基础一些,即为:比例尺、方向、图标。
说的复杂一些,有数学要素:投影方式、比例尺、坐标网、方向等;地理要素:地图上的各种标注,如地貌地形,水文,居住地,区划,路网等等,也是我们地图中最常表达的;整饰要素:图号、图例、文字标记等。
为什么要先提到这个问题。是因为我在实际观看各位同好的地图时,发现很多人会习惯性的忽略掉除地图主体之外的其他部分。但以上的诸多要素,实际上是帮助读者阅读地图的重要工具,缺少这些要素,读者从图上得到的内容几乎只剩下了您所绘制海陆的形状和地图的大致样貌。其他的信息都在传递过程中损失掉了。地图作为一项使用工具,制作者需要尽量在图中表达出更加清晰的信息给予读者。
2、制图需要的工具和安装
必备工具:Photoshop CC;
Photoshop插件 3D Map Generator terrain
VPPlanet Generator
资源自寻,PS和VP的安装相对比较简单,这里提一下PS插件的安装。

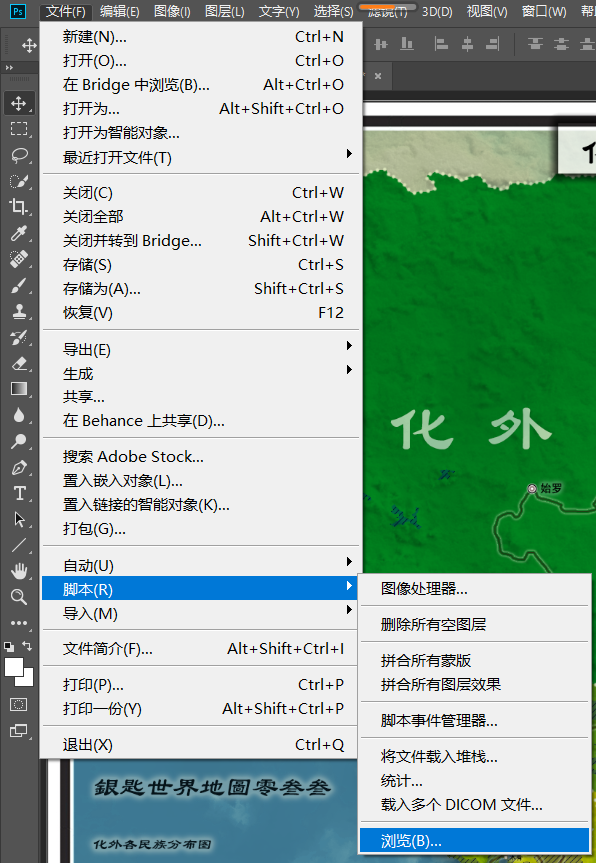

下载好3D Map G.t 并解压之后,打开PS,在菜单栏中找到文件→脚本→浏览。

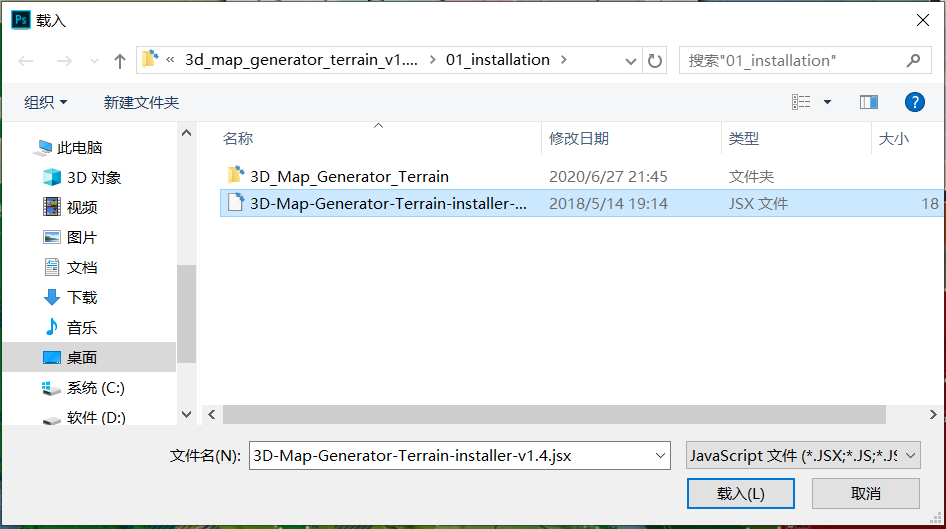

打开后找到你解压文件夹的位置,在installation文件中寻找到类型为JSX,名称中含installer的插件文件,并将其载入。注:寻找不到该文件则可能代表您下载的资源有问题。

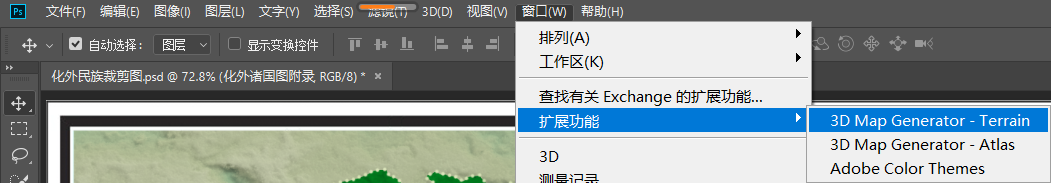

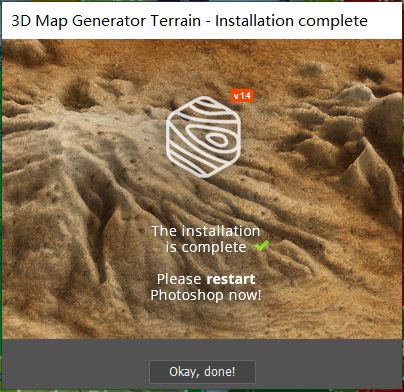

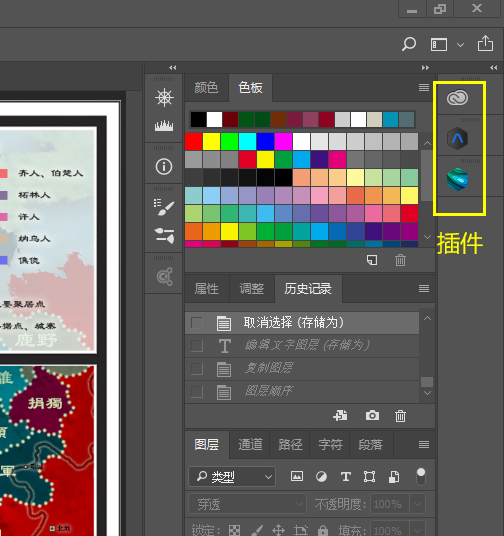

等PS弹出载入完成的提示后,重启PS后即可在菜单栏中窗口→扩展功能找到你所安装的插件。如果你的PS设置正常,未来在最右侧也会出现。
注:如果显示载入完成,重启后未在扩展功能中找到,请检查您的PS版本,CS5和CS6版本无法正常使用本插件。
3、利用VPPlanet生成一张地形图
我们先来简单了解一下VPPlanet的功能。
(未完待续)
